不銹鋼帶座方形外球面軸承座UCF系列
不銹鋼帶座方形外球面軸承座UCF系列
不銹鋼帶座外球面軸承是將滾動軸承與軸承座結合在一起的一種軸承單元。大部分外球面軸承都是將外徑做成球面，與帶有球狀內孔的軸承座安裝在一起，結構形式多樣，通用性和互換性好。
同時，此類軸承在設計上也具有一定調心性，易于安裝，具有雙重結構的密封裝置，可以在惡劣的環境下工作。軸承座一般是采用鑄造成型。常用座有立式座（P）、方形座（F）、凸臺方形座（FS）、凸臺圓形座（FC）、菱形座（FL）、環形座（C）、滑塊座等（T）。

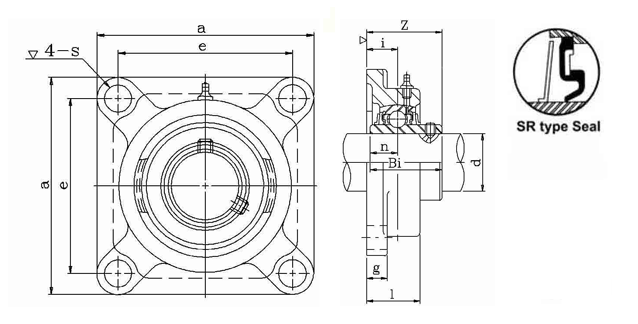

| 品名 | Dimensions(mm/in.) | 螺栓尺寸mm/in. | 軸承型號 | 外座型號 | 重量（KG） | ||||||||||
| d | a | e | i | g | l | s | z | t | B | n | |||||
| UCF201 | 12 | 86 | 64 | 15 | 12 | 25.5 | 12 | 33.3 | 37.5 | 31 | 12.7 | M10 | UC201 | F201 | 0.59 |
| UCF202 | 15 | 86 | 64 | 15 | 12 | 25.5 | 12 | 33.3 | 37.5 | 31 | 12.7 | M10 | UC202 | F202 | 0.58 |
| UCF203 | 17 | 86 | 64 | 15 | 12 | 25.5 | 12 | 33.3 | 37.5 | 31 | 12.7 | M10 | UC203 | F203 | 0.57 |
| UCF204 | 20 | 86 | 64 | 15 | 12 | 25.5 | 12 | 33.3 | 37.5 | 31 | 12.7 | M10 | UC204 | F204 | 0.55 |
| UCF205 | 25 | 95 | 70 | 16 | 14 | 27 | 12 | 35.8 | 40 | 34.1 | 14.3 | M10 | UC205 | F205 | 0.73 |
| UCF206 | 30 | 108 | 83 | 18 | 14 | 31 | 12 | 40.2 | 44.5 | 38.1 | 15.9 | M10 | UC206 | F206 | 1.02 |
| UCF207 | 35 | 117 | 92 | 19 | 16 | 34 | 14 | 44.4 | 48.5 | 42.9 | 17.5 | M12 | UC207 | F207 | 1.33 |
| UCF208 | 40 | 130 | 102 | 21 | 16 | 36 | 16 | 51.2 | 55.5 | 49.2 | 19 | M14 | UC208 | F208 | 1.67 |
| UCF209 | 45 | 137 | 105 | 22 | 18 | 38 | 16 | 52.2 | 56.5 | 49.2 | 19 | M14 | UC209 | F209 | 2 |
| UCF210 | 50 | 143 | 111 | 22 | 18 | 40 | 16 | 54.6 | 59.5 | 51.6 | 19 | M14 | UC210 | F210 | 2.32 |
| UCF211 | 55 | 162 | 130 | 25 | 20 | 43 | 19 | 58.4 | 63 | 55.6 | 22.2 | M16 | UC211 | F211 | 3.12 |
| UCF212 | 60 | 175 | 143 | 29 | 20 | 48 | 19 | 68.7 | 73.5 | 65.1 | 25.4 | M16 | UC212 | F212 | 3.95 |
| UCF213 | 65 | 187 | 149 | 30 | 22 | 50 | 19 | 69.7 | 74.5 | 65.1 | 25.4 | M16 | UC213 | F213 | 4.81 |
| UCF214 | 70 | 193 | 152 | 31 | 22 | 54 | 19 | 75.4 | 81.5 | 74.6 | 30.2 | M16 | UC214 | F214 | 5.42 |
| UCF215 | 75 | 200 | 159 | 34 | 22 | 56 | 19 | 78.5 | 83.5 | 77.8 | 33.3 | M16 | UC215 | F215 | 5.94 |
| UCF216 | 80 | 208 | 165 | 34 | 22 | 58 | 23 | 83.3 | 88.5 | 82.6 | 33.3 | M20 | UC216 | F216 | 6.94 |
| UCF217 | 85 | 220 | 175 | 36 | 24 | 63 | 23 | 87.6 | 92.6 | 85.7 | 34.1 | M20 | UC217 | F217 | 8.67 |
| UCF218 | 90 | 235 | 187 | 40 | 24 | 68 | 23 | 96.3 | 101.5 | 96 | 39.7 | M20 | UC218 | F218 | 10.62 |
